质谱仪和回旋加速器是现代科技中电子在电磁场中运动的常见模型，也是高考物理长久以来的考试热点，今天给大家分享的是有关回旋加速器和质谱仪的物理知识。

　　回旋加速器模型

　　回旋加速器模型是电磁组合场的一个典型应用，即电场中的直线加速运动和磁场中的匀速圆周运动交替衔接。

　　1、质谱仪

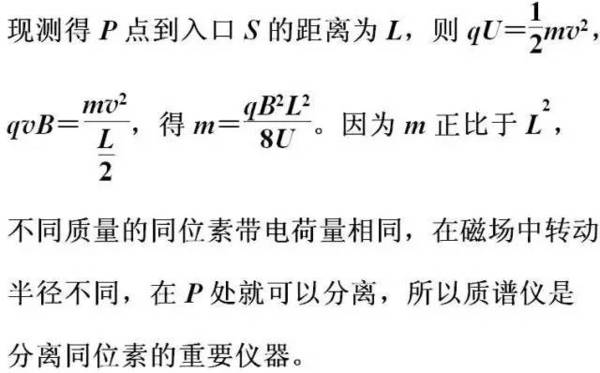

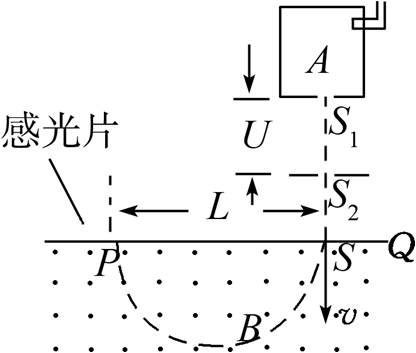

　　质谱仪是一种测定带电粒子质量和分离同位素的仪器。如图所示，离子源A产生质量为m、电荷量为q的正离子(所受重力不计)，无初速度地经过电压为U的电场加速后，进入磁感应强度为B的匀强磁场中做匀速圆周运动，经过半个周期后到达记录它的感光片的P点。

　　2、回旋加速器

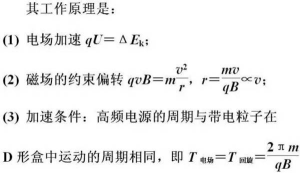

　　如图所示，回旋加速器的核心部分是两个D形金属盒，两盒之间留下一个窄缝，在中心附近放有粒子源，D形盒在真空容器中，整个装置放在巨大的电磁铁产生的匀强磁场中，并把两个D形盒分别接在高频电源的两极上。

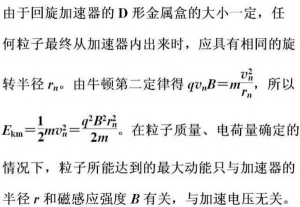

　　回旋加速器中粒子最大动能的决定因素

　　典例

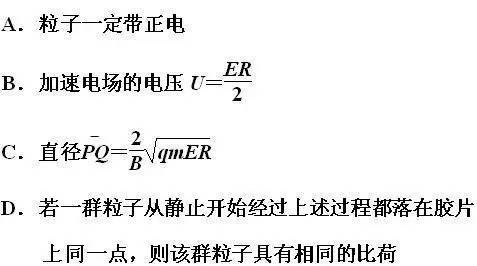

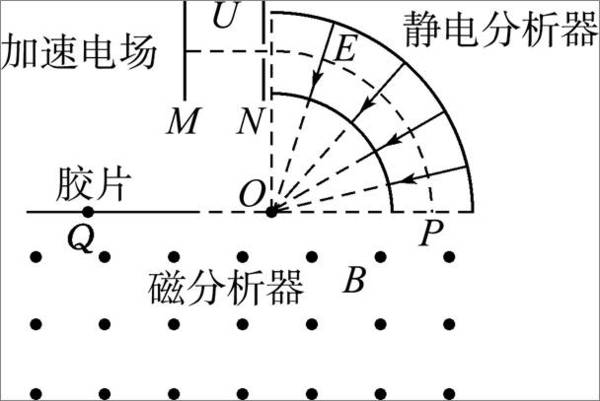

　　如图所示为一种质谱仪示意图，由加速电场、静电分析器和磁分析器组成。若静电分析器通道中心线的半径为R，通道内均匀辐射电场在中心线处的电场强度大小为E，磁分析器有范围足够大的有界匀强磁场，磁感应强度大小为B、方向垂直纸面向外。一质量为m、带电荷量为q的粒子从静止开始经加速电场加速后沿中心线通过静电分析器，由P点垂直边界进入磁分析器，最终打到胶片上的Q点。不计粒子重力，下列说法正确的是 ( )

　　【答案】 ABD
